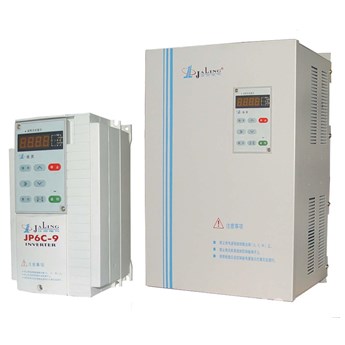

一
、 過流保護 FL

1.1實例

(1) 變頻器一啟動就跳“FL”

分析與維修:打開機蓋沒有發現任何燒壞的跡象
，在線測量IPM模塊(FP40R12KE3)基本判斷沒有問題
，故障確定為驅動板JL35GP-250-1DB保護電路起控,為進一步判斷問題
，將IGBT模塊拆下後將FL保護線斷開,再通電運行,實測上半橋的驅動電壓時發現有一路與其他兩路有明顯區別(運行時為直流2.5伏左右，停止時為9伏左右,經仔細檢查發現一隻光耦A3120輸出腳與電源負極短路
，更換後三路基本一樣。模塊裝上上電運行一切良好。

(2)當出現三相輸出電壓不平衡時也可基本判斷為A3120損壞.

(3)特殊故障現象:變頻器用於離心風機,電機靜止啟動時容易出現過流保護,若在電機自由慢速運行時,變頻器不能啟動,並出現FL故障代碼,經檢查模塊與驅動電路沒有異常現象,可能出在過流信號處理這一部位,將三路互感器拆下後發現V相互感器直流電阻明顯比其它兩隻低.將此元件從機器中拆除,故障排除。

二、 過壓與欠壓保護

佳靈變頻器過壓,欠壓保護都是將直流母線電壓分壓通過集成運放MCP602與基準電壓信號進行比較.當放大器翻轉後將會出現保護,過壓保護門檻值為3.02伏,欠壓保護門檻值為1.62伏.保護電壓值等於母線電壓除以信號再乘以保護門檻值;即過壓保護值為直流800伏,欠壓為直流400伏.

2.1過壓保護(OUD)

過電壓報警一般是出現在停機的時候，其主要原因是減速時間太短或製動電阻及製動單元有問題。

2.1 實例

變頻器在停機時跳“OUD”。

分析與維修:在修這台機器之前，首先要搞清楚“OUD”報警的原因何在，這是因為變頻器在減速或停止輸出時，電動機因慣性繼續自由運轉,轉zhuan子zi繞rao組zu切qie割ge旋xuan轉zhuan磁ci場chang，轉zhuan子zi的de電dian動dong勢shi和he電dian流liu增zeng大da，使shi電dian機ji處chu於yu發fa電dian狀zhuang態tai，回hui饋kui的de能neng量liang通tong過guo逆ni變bian環huan節jie中zhong與yu大da功gong率lv開kai關guan管guan並bing聯lian的de二er極ji管guan流liu向xiang直zhi流liu環huan節jie，使shi直zhi流liu母mu線xian電dian壓ya升sheng高gao所suo致zhi，將jiang減jian速su時shi間jian從cong20秒延長到120秒,故障排除.

三
、欠壓(LU)

主要原因:輸入電壓過低或者缺相,整(zheng)流(liu)橋(qiao)某(mou)一(yi)路(lu)損(sun)壞(huai)或(huo)可(ke)控(kong)矽(gui)三(san)路(lu)中(zhong)有(you)工(gong)作(zuo)不(bu)正(zheng)常(chang)的(de)都(dou)有(you)可(ke)能(neng)導(dao)致(zhi)欠(qian)壓(ya)故(gu)障(zhang)的(de)出(chu)現(xian)，其(qi)次(ci)主(zhu)回(hui)路(lu)接(jie)觸(chu)器(qi)損(sun)壞(huai)，導(dao)致(zhi)直(zhi)流(liu)母(mu)線(xian)電(dian)壓(ya)損(sun)耗(hao)在(zai)充(chong)電(dian)電(dian)阻(zu)上(shang)麵(mian)有(you)可(ke)能(neng)導(dao)致(zhi)欠(qian)壓(ya).還有就是電壓檢測電路發生故障而出現欠壓問題。

3.1 舉例

(1) 變頻器一啟動出現LU.

分析與維修:經檢查這台變頻器的整流橋充電電阻都是好的，因為這台變頻器是利用可控矽的來短接充電電阻的.因此認為故障可能出在可控矽或其控製回路，利用倍壓整流將主控板單獨通上電源,運行變頻器後利用示波器觀測驅動信號,該信號為2.8KHZ,占空比為15%,信號幅度為12伏.驅動信號正常,可矽控不導通.此器件損壞.

(2) 頻率隻能達到1-2HZ.

此現象也為欠壓保護起控.原因是程序CD10欠壓再起動功能動作,將CD10內部數據改為0即能出現LU保護.

四、過熱(FL)

過熱也是一種比較常見的故障，主要原因:環境溫度過高

，風機堵轉，溫度傳感器性能不良
，馬達過熱。


變頻通電就跳“FL”且不能複位。

分析與維修:首先檢查逆變模塊沒有發現問題。其次檢查驅動電路也沒有異常現象
，估計問題出現在溫度保護電路,此機溫度保護元件為85度常閉感溫包,經測量後為感溫包斷路引起保護.

變頻器客戶反映在運行十多分鍾後跳“FL”。

分析與維修:因(yin)為(wei)是(shi)在(zai)運(yun)行(xing)一(yi)段(duan)時(shi)間(jian)後(hou)才(cai)有(you)故(gu)障(zhang)，所(suo)以(yi)溫(wen)度(du)傳(chuan)感(gan)器(qi)壞(huai)的(de)可(ke)能(neng)性(xing)不(bu)大(da)，可(ke)能(neng)變(bian)頻(pin)器(qi)的(de)溫(wen)度(du)確(que)實(shi)太(tai)高(gao)，通(tong)電(dian)後(hou)發(fa)現(xian)變(bian)頻(pin)器(qi)頂(ding)端(duan)風(feng)機(ji)風(feng)量(liang)很(hen)小(xiao),估計為散熱片被堵(因該變頻器是用在化纖行業)
，經打掃後開機風機運行良好，運行數小時後沒有再跳此故障。

五、三相輸出不平衡

輸出不平衡一般表現為轉速不穩

，馬達抖動,主要原因:模塊壞，驅動電路壞，電抗器壞等。

5.1舉例

變頻器輸出電壓相差100V左右。

分析與維修:打開機器初步在線檢查逆變模塊(FF300R12KE3)沒發現問題
，於示波器測量6路驅動電路也沒發現其中有一相上臂驅動信號幅度不夠.將此路A3120換掉後故障排除

六、過載

發生過載時首先應該分析一下到底是馬達過載還是變頻器自身過載,一般來講馬達由於過載能力較強,隻要變頻器CD09值設置正確,一般不會出現馬達過載.而變頻器本身由於過載能力較差從麵容易引起過載報警.當變頻器帶動負載出現OL時,輸出電流與額定電流大小相差不大.出現OL閃爍.如果過載嚴重,變頻器將停止輸出.並以FL過流形式保護。

七、開關電源損壞

佳靈所有機型均采用了新型脈寬集成控製器FA5511來調整開關電源的輸出
，同時FA5511還帶有電流檢測，電壓反饋等功能,當發生開關電源不工作時,.應先檢查各路輸出有無短路現象,佳 靈開關電源易損件:FA5511.B4410.IN4745,K1317.風機12伏電源整流二極管等。

八.ERR通訊故障

佳靈變頻器手操麵板內部用PIC817芯片,主芯片用N87C196.兩芯片通訊線為6芯排線,在連線較長或多台機器同時使用手操板連接線時容易出現通訊中斷,現象為ERR閃爍,可以通過穿鋼管,使用屏蔽線,加磁環等方法.當出現ERR長時間保持時.可以先更換主芯片試試,另外通訊線路中的集成塊75179可能損壞。
