羅克韋爾變頻器維修掉電重啟變頻器失敗問題
來源：昌昇自動化時間：2021-07-13
保證電機能夠連續運行，變頻器應具備掉電重啟動功能。變頻器在帶負荷掉電試驗時，發現變頻器掉電後不能重新啟動，並且報警顯示“F10114一11 Main PS Low”（11主電源電壓過低）故障，變頻器一直保持在“Stop asserted”（確認停機）狀態。
前期AB變頻器維修調試得知，AB變頻器先送控製電源，後送主電源，就會報出F10114故障且不能自行複位。這是由於變頻器內部缺陷造成的。正常操作時，變頻器采取先送主電源，後送控製電源的方法予以避免出現故障；但因控製電源采用外部UPS直供，在變頻器掉電及其恢複過程中便無法避免F10114故障的報出。在這種變頻器維修故障狀態下，變頻器屏蔽了啟動指令。
AB變頻器抗(kang)低(di)電(dian)壓(ya)穿(chuan)越(yue)能(neng)力(li)較(jiao)差(cha)，需(xu)要(yao)依(yi)賴(lai)外(wai)部(bu)智(zhi)能(neng)控(kong)製(zhi)器(qi)根(gen)據(ju)輸(shu)入(ru)電(dian)源(yuan)的(de)電(dian)壓(ya)情(qing)況(kuang)判(pan)斷(duan)和(he)發(fa)出(chu)啟(qi)動(dong)指(zhi)令(ling)來(lai)完(wan)成(cheng)。單(dan)獨(du)對(dui)智(zhi)能(neng)控(kong)製(zhi)器(qi)做(zuo)掉(diao)電(dian)試(shi)驗(yan)，變(bian)頻(pin)器(qi)均(jun)能(neng)收(shou)到(dao)重(zhong)啟(qi)動(dong)信(xin)號(hao)。經(jing)多(duo)次(ci)變(bian)頻(pin)器(qi)維(wei)修(xiu)試(shi)驗(yan)發(fa)現(xian)，當(dang)直(zhi)流(liu)母(mu)線(xian)電(dian)壓(ya)跌(die)落(luo)至(zhi)75%下時，若變頻器輸入電源恢複正常，變頻器將先進入預充電狀態。隻有在預充電完成後，變頻器才進入Ready狀zhuang態tai，接jie受shou有you效xiao的de啟qi動dong信xin號hao，否fou則ze會hui一yi直zhi保bao持chi在zai停ting機ji狀zhuang態tai。因yin此ci，要yao實shi現xian變bian頻pin器qi重zhong啟qi動dong，最zui好hao從cong內nei部bu邏luo輯ji控kong製zhi的de角jiao度du優you化hua改gai進jin，一yi並bing解jie決jue變bian頻pin器qi維wei修xiu故gu障zhang及ji啟qi動dong信xin號hao處chu理li的de問wen題ti。
AB變頻器配置DeviceLogix嵌入式組件，可用於編製變頻器的應用程序和實現輔助控製功能。本次變頻器維修案例采用Logix控製邏輯實現變頻器掉電重啟動，相關變頻器維修設置參數設置見表2。

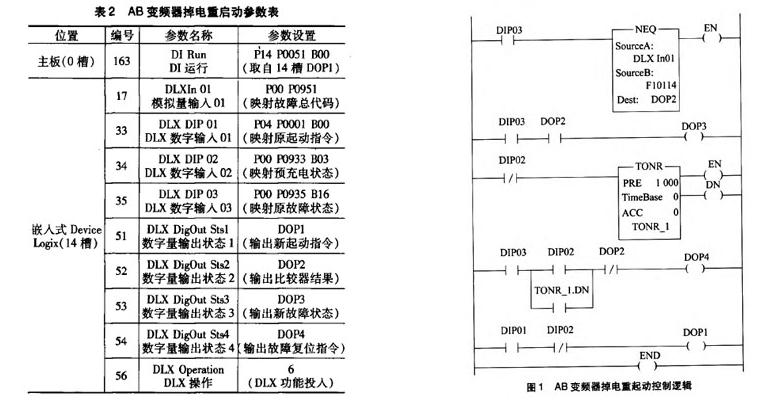

變頻器維修時使用變頻器內部的比較器NEQ邏輯，當變頻器報出F10114故障時使DOP2置“0”，而報其他故障時使DOP2置“1”。將DOP2與原故障狀態DIP03相“與”，作為新故障狀態DOP3輸出，確保變頻器不因上電而報故障。當輸入電源恢複正常後，使用預充電過程信號DIP02和完成後的上升沿信號TONR-1.DN，均關聯輸出故障複位指令DOP4，可靠消除F10114故障。同時，將原啟動指令DIP01和預充電完成信號(DIP02取“非”)相“與”，作為新起動指令DOPl輸出。以梯形圖的形式編寫變頻器維修故障及啟動信號處理程序，如上圖所示。
完成變頻器維修改進後，分別設定掉電時間為2S、10S和30S，再次進行試驗，變頻器均能重新啟動並帶負荷正常運行。
