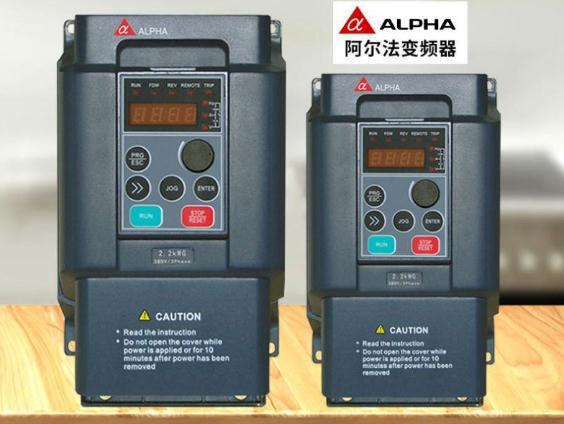

阿爾法變頻器報ccf1怎樣維修
來源：昌昇自動化時間：2021-12-11
阿爾法變頻器報CCF1故障碼是變頻器的控製回路故障
故障問題：通電5秒內變頻器與鍵盤之間傳輸仍不能建立（剛上電時）
解決方法：1.重新插拔鍵盤；2.檢查連接線；3.更換鍵盤；4.更換控製板。
某化工廠送修一台阿爾法5000/4KW變頻器，故障現象為變頻器運行時報“OC1”（加速中運行過電流）。接手該機後，初步測量變頻器逆變模塊沒有問題，於是上電查看運行曆史記錄，參數PE.03（最近一次故障時輸出電流）記錄值為17.8A，已遠遠超出變頻器的額定電流(9A)。如果變頻器驅動回路以及IGBT沒有問題的話，說明變頻器電流檢測部分有問題的可能性很大。
接下來就是給變頻器通電試機了，結果如下：
1、如果變頻器輸出不接電機運行，輸出電流顯示為0，此時變頻器並不出現故障，正常。
2、將變頻器輸出接入一台2.2KW的電機空載進行測試，此時變頻器顯示的輸出電流為5.2A，明顯偏大，用鉗形電流表實際測量三相輸出線電流為2.3A左右。那麼，問題是出在電流檢測環節的那一部分呢？是驅動板電流檢測部分還是主板檢測信號處理部分？通過測量變頻器U、V及W三相輸出電流檢測信號，判斷從驅動板送入主板的信號是正常的，進而判斷問題出在主板的電流檢測信號處理電路！
經過仔細檢測和分析，終於查出故障根源為主控板上的貼片電阻R120、R121阻值變大所致：由於R120、R121阻值變大，導致送入運放LF353的電流檢測參考電壓降低，進而導致變頻器帶載時的輸出電流檢測信號誤差變大，這個信號最終送入到主板CPU，也就使得變頻器操作麵板顯示的輸出電流偏大。
將兩隻損壞的貼片電阻R120、R121更換後故障解決。注意：圖中所標電壓值為靜態時測量值。當圖中U1-56或U1-60電壓變低時，即使變頻器輸出不接電機，運行後，變頻器操作麵板也會有一定的輸出電流顯示。
阿爾法變頻器報ccf1怎樣維修？阿爾法變頻器故障維修點，變bian頻pin器qi出chu現xian故gu障zhang問wen題ti時shi按an變bian頻pin器qi的de說shuo明ming書shu找zhao出chu相xiang應ying的de故gu障zhang代dai碼ma，確que定ding故gu障zhang問wen題ti，檢jian測ce引yin起qi變bian頻pin器qi故gu障zhang的de原yuan因yin，排pai除chu維wei修xiu。在zai沒mei有you專zhuan業ye人ren員yuan的de情qing況kuang下xia，盡jin量liang不bu要yao亂luan調tiao試shi，要yao不bu然ran隻zhi會hui導dao致zhi變bian頻pin器qi的de故gu障zhang問wen題ti更geng加jia嚴yan重zhong。
