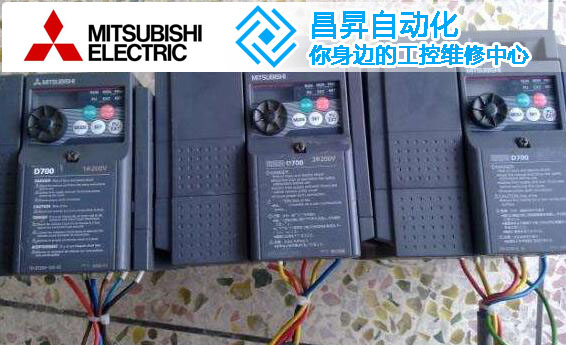

三菱變頻器維修zhidingweixiufuwuzhichi，sanlingbianpinqidezhudianlushigeiyibudiandongjitigongtiaoyatiaopindianyuandedianlibianhuanbufen，sanlingbianpinqiweixiuxuanzezhuanyedeweixiugongsi，shibaozhengsanlingbianpinqinengwendinggongzuodeqianti。

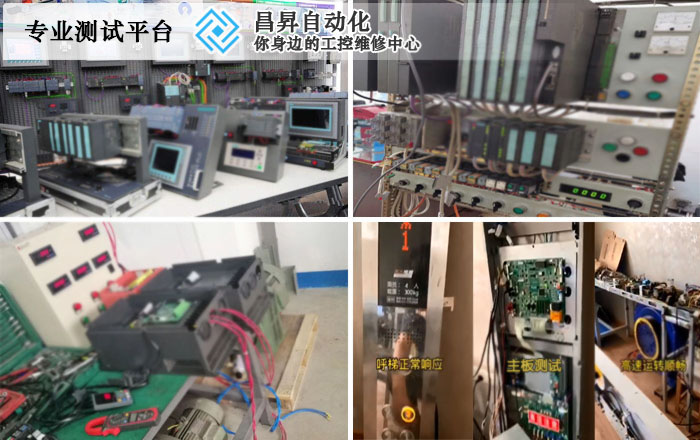

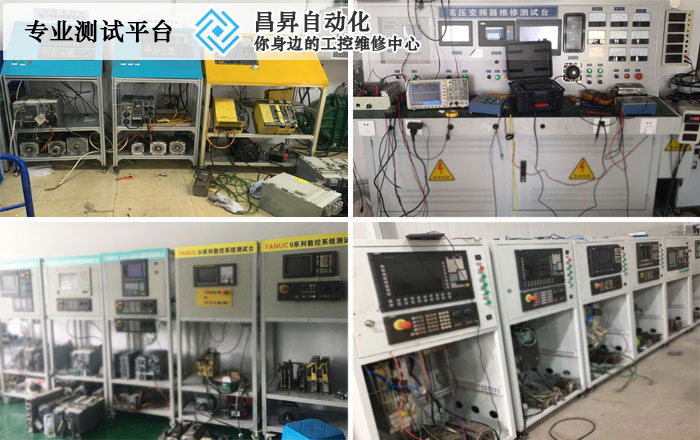

專業的檢測儀器及測試平台

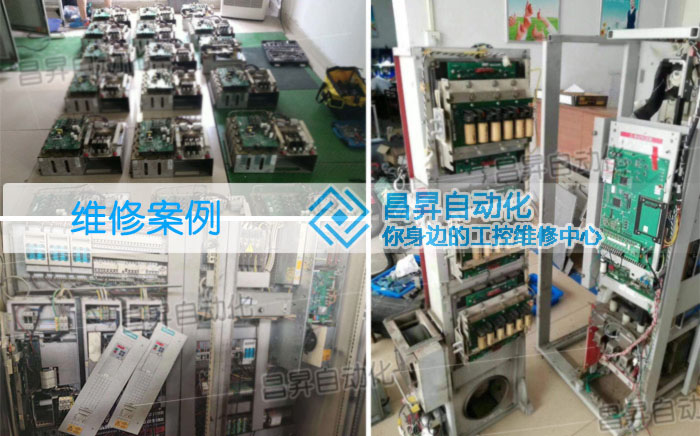

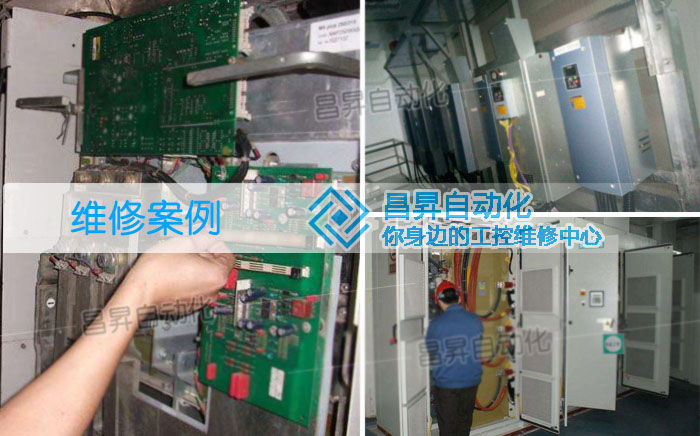

成千上萬的維修案例，見證我們的實力！
下麵為大家展示的是三菱變頻器維修故障代碼大全，包括維修變頻器出現故障的原因及解決方法
| 錯誤代碼 | 故障類型 | 錯誤原因 | 變頻器維修方法 |
| E.OC1 | 加速中過電流斷路 | 加速運行中當變頻器輸出電流達到或超過大約額定電流的200%時保護回路動作停止變頻器輸出 | 延長加速時間 |
| E.OC2 | 定速中過電流斷路 | 定速運行中當變頻器輸出電流達到或超過大約額定電流的200%時保護回路動作停止變頻器輸出 | 取消負荷的急速變化 |
| E.OC3 | 減速中過電流斷路 | 減速運行中加速低速運行之外當變頻器輸出電流達到或超過大約額定電流的200%時保護回路動作停止變頻器輸出 | 延長減速時間檢查製動動作 |
| E.OV1 | 加速中再生過電壓斷路 | 因再生能量使變頻器內部的主回路直流電壓超過規定值保護回路動作停止變頻器輸出電源係統裏發生的浪湧電壓也可能引起動作 | 縮短加速時間 |
| E.OV2 | 定速中再生過電壓斷路 | 因再生能量使變頻器內部的主回路直流電壓超過規定值保護 回路動作停止變頻器輸出電源係統裏發生的浪湧電壓也可能引起動作 | 取消負荷的急速變化，請根據需要使用製動單元或提高功率因數變換器FR-HC。 |
| E.OV3 | 減速停止中再生過電壓斷路 | 因再生能量使變頻器內部的主回路直流電壓超過規定值保護回路動作停止變頻器輸出電源係統裏發生的浪湧電壓也可能引起動作 | 延長減速時間使減速時間符合負荷的轉動慣量，減少製動頻度。請根據需要使用製動單元或提高功率因數變換器FR-HC。 |
| E.THM | 電機過負荷斷路(電子過流 保 護 )(注1) | dangbianpinqideneizhidianziguoliubaohujiancedaoyouyuguofuhehuodingsuyunxingshilengquenenglijiangdiyinqidianjiguoreshitingzhibianpinqishuchuduojidianjihuoliangtaiyishangdianjiyunxingshiqingzaibianpinqishuchuceanzhuangrejidianqi | 減輕負荷 定轉矩電機時將Pr.71設定為定轉矩電機 |
| E.THT | 變頻器過負荷斷路(電子過流 保 護 ) (注1) | 如果電流超過額定電流的150%而未發生電流斷路200%以下)時為 保 護 輸出晶體管用反時限特性使電子過流 保 護 動作停止變頻器輸出 | 減輕負荷 |
| E.FIN | 散熱片過熱 | 如果散熱片過熱溫度傳感器動作使變頻器停止輸出 | 周圍溫度調節到規定範圍內 |
| E.BE | 製動晶體管報警 | 由於從電機返回的再生能量太大使製動晶體管發生異常檢測出製動晶體管異常在此情況下變頻器電源立刻關斷 | 製動的使用頻度是否合適 |
| E.GF | 輸出側接地過電流 保 護 | 變頻器啟動時變頻器的輸出側負荷發生接地故障對地有漏電流時變頻器的輸出停止 | 排除接地的地方 |
| E.OHT | 外部熱繼電器動作 | 為(wei)防(fang)止(zhi)電(dian)機(ji)過(guo)熱(re)安(an)裝(zhuang)在(zai)外(wai)部(bu)熱(re)繼(ji)電(dian)器(qi)或(huo)電(dian)機(ji)內(nei)部(bu)安(an)裝(zhuang)的(de)溫(wen)度(du)繼(ji)電(dian)器(qi)動(dong)作(zuo)時(shi)，接(jie)點(dian)打(da)開(kai)。使(shi)變(bian)頻(pin)器(qi)輸(shu)出(chu)停(ting)止(zhi)即(ji)使(shi)繼(ji)電(dian)器(qi)接(jie)點(dian)自(zi)動(dong)複(fu)位(wei)變(bian)頻(pin)器(qi)不(bu)複(fu)位(wei)就(jiu)不(bu)能(neng)重(zhong)新(xin)啟(qi)動(dong) | 降低負荷和運行頻度 |
| E.OLT | 失速防止 | 當失速防止動作運行頻率降到0時失速防止動作中顯示OL | 減輕負荷 |
| E.OPT | 選件異常 | 當發生內置選件功能上的異常通訊選件的通訊異常等時變頻器停止輸出網絡模式時若本站為解除狀態則變頻器停止輸出 | |
| E.PE | 參數記憶異常 | 存儲的參數裏發生異常例E2PROM故障 | |
| E.PUE | 參數單元脫落 | 當Pr.75設定在“2”“3”“16”或“17”狀態下拆開PU使變頻器和PU之間的通訊中斷變頻器的輸出停止用RS-485通過PU接口通訊當Pr.121“9999”時如果連續發生通訊錯誤次數超過允許再試次數變頻器的輸出將停止 | 牢固安裝好操作麵板FR-PA02-02和FR-PU04 |
| E.RET | 再試次數超出 | 如果在再試設定次數內運行沒有恢複此功能將停止變頻器的輸出 | 處理該異常之前一個的異常 |
| E.CPU | CPU 錯誤 | 如果內置CPU算術運算在預定時間內沒有結束變頻器自檢將發出報警並且停止輸出 | |
| E. 3 | 選件異常 | 使用變頻器專用的通信選件時設定錯誤或接觸接口不良時變頻器停止輸出 | 將通信選件的連接確實連接上 |
| E. 6 | CPU 錯誤 | 內置CPU的通信異常發生時變頻器停止輸出 | |
| E.LF | 輸出欠相 保 護 | 當變頻器輸出側(負荷側)三相(UVW)中有一相斷開時此功能停止變頻器的輸出 | 正確接線 確認Pr.251輸出欠相 保 護 選擇的設定值 |
| E.FN | 風扇故障 | 變頻器內含有一冷卻風扇當冷卻風扇由於故障或運行與 Pr.244“冷卻風扇動作選擇”的設定不同時操作麵板上顯示FN | 更換風扇 |
| OL | 失速防止過電流 |
加速時如果電流超過變頻器額定輸出電流的150%往4以上時，停止頻率的上升直到過負荷電流減少為止以，防止變頻器出現過電流斷路。 當電流降到150%以下後再增大頻率恒速運行時，如果電流超過變頻器額定輸出電流的150%往4以上時，降低頻率直到過負荷電流減少為止，以防止變頻器出現過電流斷路。 當電流降到150（%）以下後再回到設定頻率減速時，如果電流超過變頻器額定輸出電流的150%往4以上時停止頻率的下降，直到過負荷電流減少為止，以防止變頻器出現過電流斷路。 當電流降到150%以下後再下降頻率 |
三菱變頻器目前在市場上用量多的就是A500係列，以及E500係列了，A500係列為通用型變頻器，適合高啟動轉矩和高動態響應場合的使用。而E500xiliezeshihegongnengyaoqiujiandan，duidongtaixingnengyaoqiujiaodidechangheshiyong，qiejiagejiaoyouyoushi，changshengzidonghuazaiduichuxianguzhangdebianpinqijinxingweixiushi，zhuanyedebianpinqiweixiugongchengshi，nengkuaisuweixiuhaobianpinqi，gongsichulebianpinqiweixiuwai，haiyouwanshandeshouhoufuwutuandui。
三菱變頻器維修之fr-e740變頻器報e.be製動晶閘管故障維修
三菱變頻器報故障E.UVT原因及處理方法大致可以分為三種：
三菱變頻器維修報故障E.UVT的維修方法：
jiancebianpinqizaiyunxingguochengzhongturanbaobianpinqiguodianya，anfuweijianhouzaiqidonghaishiyiyangguodianya，jianzhayaodianjiasudushifouhuanman，fuheshifouyoujisubianhua，shifoujijiansuyunzhuan。haixuyaoshidangdetiaozhengshisufangzhidongzuoshuiping，yongyiyanchangjiansushijian，huozhezengjiazhidongdanyuan。
維修三菱變頻器報故障E.UVT的方法之二：
變頻器在啟動的時候報變頻器過負載跳閘（電子過電流保護）。故障分析：如果電路中流過了額定輸出電流的150%以上電流，為了保護輸出晶體管，變頻器將停止輸出，檢查要點：加減速時間是否過短，轉矩提升的設定值是否過大，適用的變頻器是否功率偏小，電機是否在過載狀態下使用。
三菱變頻器報故障E.UVT維修方法之三：
單dan板ban測ce試shi變bian頻pin器qi，通tong電dian報bao故gu障zhang過guo電dian壓ya，造zao成cheng故gu障zhang過guo電dian壓ya保bao護hu可ke能neng原yuan因yin是shi電dian壓ya或huo電dian流liu出chu現xian故gu障zhang，這zhe時shi對dui三san菱ling變bian頻pin器qi維wei修xiu建jian議yi找zhao專zhuan業ye的de維wei修xiu公gong司si。
三菱變頻器中包括FR-V200、FR-A500、FR-A540、FR-A5AY、FR-A5AR、FR-A5AX、FR-E500、FR-F500、FR-F700、FR-S500、FR-S500E、FR-E700、FR-A700係列變頻器維修，包括過電流，過電壓，欠電壓，無顯示，輸出不平衡，IGBT損壞等一係列故障變頻器維修。
